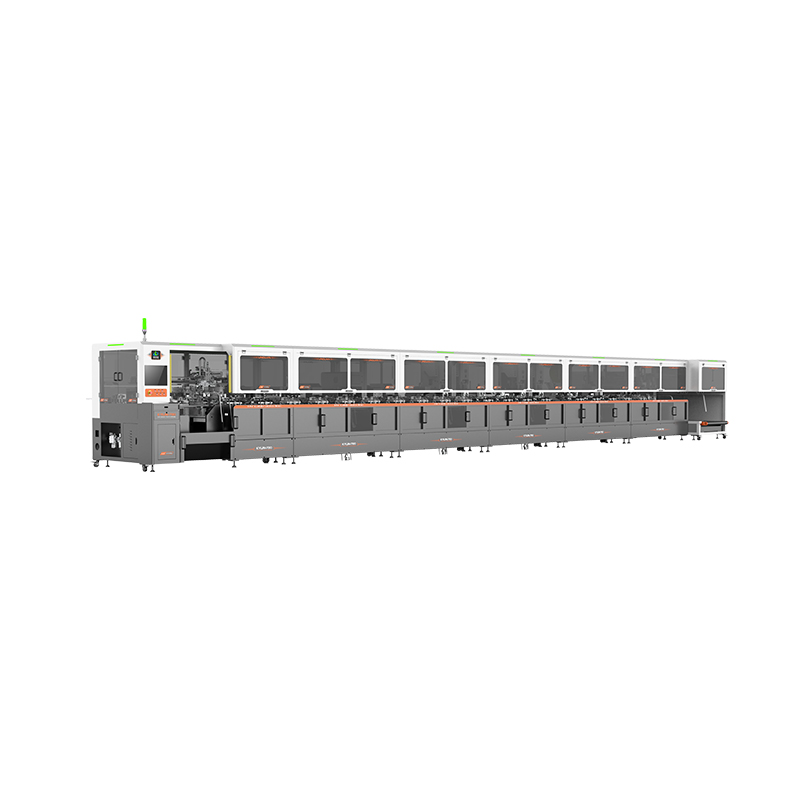

Máquina automática de fabricación de Harness de alto voltaje

  • KYLIN-780
  • La máquina puede completar las funciones de prealimentación, alimentación y corte de cables, ensamblaje de férulas internas / externas, pelado láser de láminas, corte / volteo de escudo, inserción de conectores, ensamblaje de sellos y tapas.
  • Sistema de accionamiento PLC y estructura mecánica accionada por servomotor completo aplicada, lo que garantiza un rendimiento preciso y estable.
  • Funcionamiento de la HMI. Se pueden guardar todos los parámetros de procesamiento. El contenido de producción se puede editar y enviar a pedido.
  • Aplicación de CFM (Monitoreo de fuerza de prensado) y CCD (Inspección de terminales). Monitorización en tiempo real de todo el proceso de producción y registro de todos los datos de prensado de terminales. Asegurando la productividad.
Request a quote

Technical Parameters

Sección transversal del cable:16mm²-120mm²
Longitud de alimentación:600-9999mm (se puede personalizar)
Capacidad de prensado:15KN
Eficiencia:200pcs/hr (De acuerdo con las diferentes condiciones de procesamiento, la velocidad será diferente)
Fuente de alimentación:3 fases 380V/60Hz
Conexión de aire comprimido:0.5Mpa-0.7Mpa
Peso:4500KG
Tamaño del equipo:L15900 * W3695 * H1900mm
Función:Prealimentación, alimentación y corte de cables, ensamblaje de férula interna / externa, pelado láser de lámina, corte / volteo de escudo, inserción de conectores, ensamblaje
Pelado Férula exterior:de sellos y tapas0-60 mm, precisión de pelado ±0,5 mm puede ser pelado completo y medio pelado; La precisión de corte es de 0,05 mm
Lámina de pelado láser:3-50 mm, el tamaño residual de un círculo de papel de aluminio es menor que el grosor de la piel de aislamiento exterior, el tamaño residual de la esquina afilada es menor o igual a 4,5 mm, y la precisión de corte es ±1mm.it no daña la red tejida y la piel
Escudo de corte:de aislamiento 5-55 mm, precisión de corte ±0.4 mm
Escudo de retroceso:5-20 mm
Pelado Férola interna:0-55 mm, precisión de pelado ±0,5 mm puede ser pelado completo y medio pelado; La precisión de corte ±0,05 mm
Módulo de engarzado:, 10 toneladas y 15 toneladas, servomotor con especificación de
Tasa de producción:silencio: menos de 18 segundos por terminal
